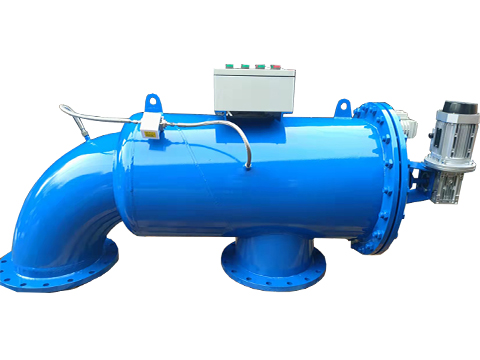

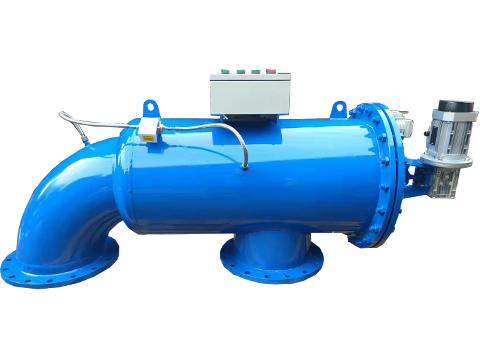

自清洗過濾器（F型）

自清洗過濾器是一種通過其內部不銹鋼濾網攔截顆粒雜質的過濾設備。T型自清洗過濾器進出口在同一平面，適合安裝位置高度較小的情況，通常臥式安裝。其獨特的結構設計可以使設備運行一段時間后濾網攔截雜質增多堵塞時自動的進行反洗，并將雜質排出設備。自清洗過濾器可以

立即咨詢立即咨詢

咨詢電話：15903037828

微信：lizhe6033郵箱：xxyqjh@163.com

產品詳情

自清洗過濾器是一種通過其內部不銹鋼濾網攔截顆粒雜質的過濾設備。T型自清洗過濾器進出口在同一平面，適合安裝位置高度較小的情況，通常臥式安裝。其獨特的結構設計可以使設備運行一段時間后濾網攔截雜質增多堵塞時自動的進行反洗，并將雜質排出設備。自清洗過濾器可以用于工廠循環水、冷卻水、河水、井水、農業灌溉水、市政用水、污水、垃圾滲濾液、部分液體介質過濾等。

產品結構

自清洗過濾器結構

自清洗過濾器由殼體、電機和減速機、鋼刷、濾網、電動排污閥、壓差開關、控制器（繼電器與PLC兩種）、配件（螺栓、墊片、電線）等組成。電機和減速機用來驅動鋼刷對濾網上附著的雜質進行清掃；電動排污閥打開可以實現排污功能；壓差開關可以將進出水口壓差以電信號的方式傳輸給控制系統開啟排污模式；控制系統根據設定好的時間、壓差自動控制設備運行，也可人工控制。

選擇plc型控制可以實現遠程監視與控制設備運行情況。

產品工作原理


正常過濾狀態：系統電機、電動排污球閥處于關閉狀態，水從進水口進入到過濾器內部，雜質被內部濾網攔截，過濾后水從出水口排出。


清洗狀態：電動馬達此時開始工作、電動排污閥打開，電機驅動鋼刷轉動將濾網表面雜質掃除下來。大部分的水從進水口進入過濾器內部，雜質被攔截在濾網上，過濾后的水從出水口排出，由于此時電動排污口處于開啟狀態，清掃下來的雜質在壓力的作用下會隨小部分水一起通過排污口排出設備，實現清洗功能。自清洗過濾器在清洗時不停水且清洗耗水量很少。

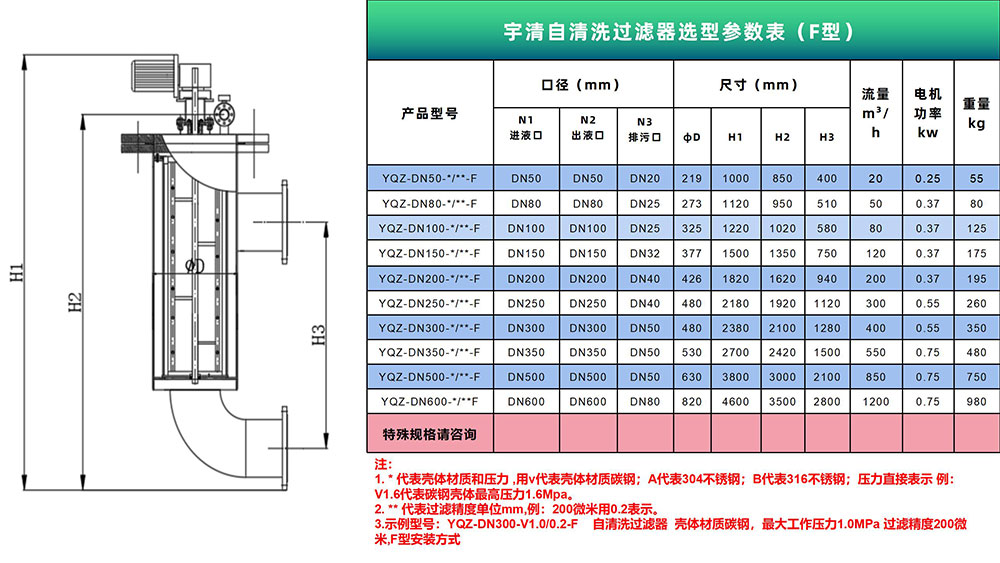

產品參數

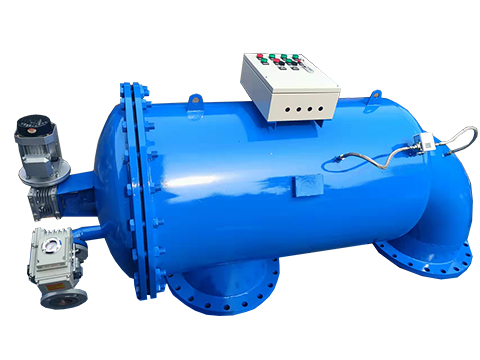

自清洗過濾器(圖4)

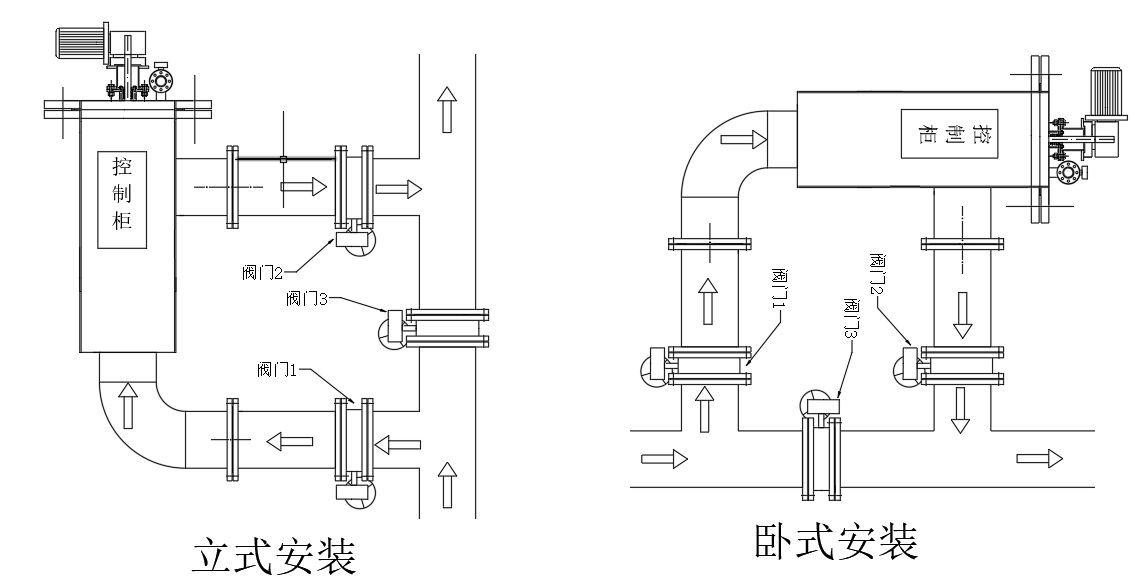

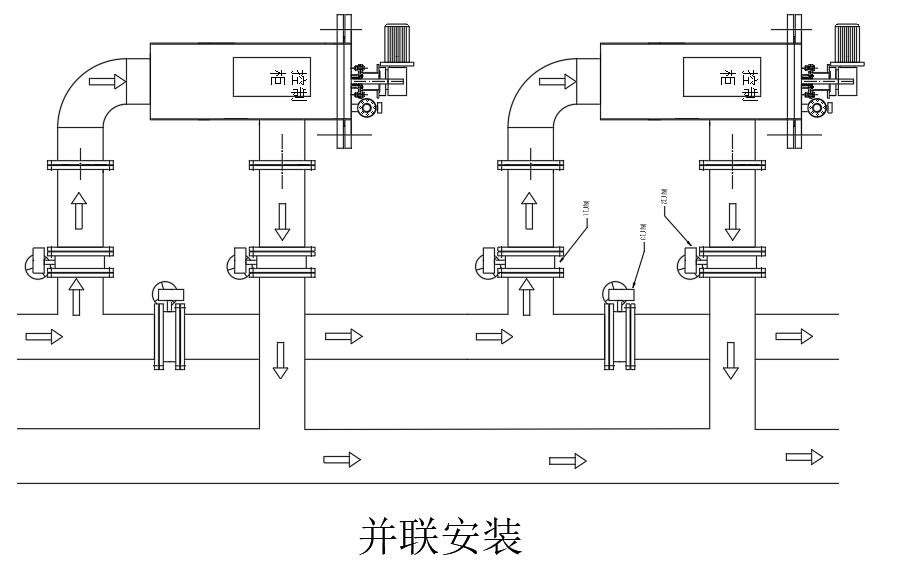

在選型該設備時，首先根據過濾介質（是否含腐蝕性）選擇相應的殼體材質；其次根據使用工況確定防護和防爆等級；然后再根據具體的使用情況和工藝要求確定過濾器的工作壓力、過濾精度、流量等參數。最后可根據安裝位置的大小選取過濾器的安裝方式。
